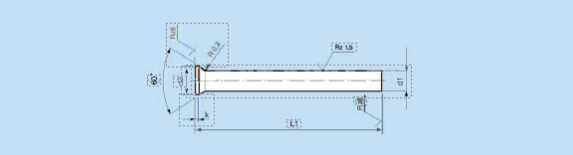

DIN 1530 FORM D
Plastik kalıpları, günümüzde pek çok endüstriyel üretim sürecinde karşımıza çıkıyor. Kalıplarda form verme ve çıkarma işlemlerinin önemli parçalarından biri olan H.B İtici pim, bu süreçlerin verimli ve sorunsuz bir şekilde gerçekleşmesini sağlıyor. H.B İtici pim yüzey kalitesini artırmada kritik rol oynar.
| 1,2210 | TAKIM ÇELİĞİ |
| 1,2250 | TAKIM ÇELİĞİ |
| 1,2210 | 60 HRC – 2 |
| 1,2250 | 60 HRC – 2 |
| d1 – h6 |
d2 |
k + 0,2 |
R +0,2 |
L1 + 0,5 |
| Ǿ 0,5 |
0,9 |
0,2 |
0,3 |
80 100 125 160 200 |
| Ǿ 0,55 |
1,0 |
|||
| Ǿ 0,6 |
1,1 |
|||
| Ǿ 0,65 |
1,2 |
|||
| Ǿ 0,7 – Ǿ 0,75 |
1,3 |
|||
| Ǿ 0,8 – Ǿ 0,85 |
1,4 |
0,4 |
||
| Ǿ 0,9 – Ǿ 0,95 |
1,6 |
|||
| Ǿ 1,0 – Ǿ 1,1 |
1,8 |
0,5 |
||
| Ǿ 1,2 – Ǿ 1,3 |
2,0 |
|||
| Ǿ 1,4 – Ǿ 1,5 |
2,2 |
|||
| Ǿ 1,6 – Ǿ 1,7 |
2,5 |
|||
| Ǿ 1,8 – Ǿ 1,9 |
2,8 |
|||
| Ǿ 2,0 |
3,0 |
|||
| Ǿ 2,1 – Ǿ 2,2 |
3,2 |
|||
| Ǿ 2,3 – Ǿ 2,5 |
3,5 |
|||
| Ǿ 2,6 – Ǿ 2,9 |
4,0 |
|||
| Ǿ 3,0 – Ǿ 3,4 |
4,5 |
|||
| Ǿ 3,5 – Ǿ 3,9 |
5,0 |
| d1 – h6 |
d2 |
k + 0,2 | R +0,2 |
L1 + 0,5 |
| Ǿ 4,0 – Ǿ 4,4 |
5,5 |
0,5
|
0,3 |
80 100 125 160 200 |
| Ǿ 4,5 – Ǿ 4,9 |
6,0 |
|||
| Ǿ 5,0 – Ǿ 5,4 |
6,5 |
0,5 |
||
| Ǿ 5,5 – Ǿ 5,9 |
7,0 |
|||
| Ǿ 6,0 – Ǿ 6,4 |
8,0 |
|||
| Ǿ 6,5 – Ǿ 7,0 |
9,0 |
1,0
|
||
| Ǿ 7,5 – Ǿ 8,0 |
10,0 |
|||
| Ǿ 8,5 – Ǿ 9,0 |
11,0 |
|||
| Ǿ 9,5 – Ǿ 10,0 |
12,0 |
|||
| Ǿ 10,5 – Ǿ 11,0 |
13,0 |
|||
| Ǿ 11,5 – Ǿ 12,0 |
14,0 |
|||
| Ǿ 12,5 – Ǿ 13,0 |
15,0 |
|||
| Ǿ 13,5 – Ǿ 14,0 |
16,0 |
1,5
|
0,8
|
|
| Ǿ 14,5 – Ǿ 15,0 |
17,0 |
|||
| Ǿ 15,5 – Ǿ 16,0 |
18,0 |
|||
| Ǿ 16,5 – Ǿ 17,0 |
19,0 |
|||
| Ǿ 17,5 – Ǿ 18,0 |
20,0 |
|||
| Ǿ 18,5 – Ǿ 19,0 |
21,0 |
|||
| Ǿ 19,5 – Ǿ 20,0 |
22,0 |
Not: İstenilen çap ve boylarda özel üretim yapılmaktadır.
İtici pim, kalıplarda ürünü dışarı çıkarmak veya yerine oturtmak amacıyla kullanılan bir araçtır. Genellikle enjeksiyon kalıplama ve döküm gibi süreçlerde kullanılır.
İtici pim seçerken pim malzemesi, sertlik derecesi, ölçüleri ve kalıbınıza uygunluğu gibi faktörlere dikkat edilmelidir. Doğru seçim, kalıbın uzun ömürlü olmasını sağlar.
İtici pimlerin düzenli olarak temizlenmesi ve yağlanması gerekir. Bu, pimlerin sorunsuz çalışmasını ve kalıbın verimli bir şekilde kullanılmasını sağlar.
