DIN 1530 FORM F ve FA
Plastik kalıplarında form verme ve çıkarma süreçlerinde önemli rol oynayan pek çok ekipman bulunur. Bu ekipmanlar arasında S. B. Lama İtici Pim özellikleri ve S. B. Lama İtici Pim kullanımı iş akışını hızlandırır ve verimliliği artırır. Kalıp sürecinde bu araçların etkili kullanımı, üretim kalitesini ve sürecin etkinliğini doğrudan etkiler. Ayrıca, doğru pim seçimi ürün bütünlüğünü korur ve olası hataları minimize eder.
| 1,2210 | TAKIM ÇELİĞİ |
| 1,2250 | TAKIM ÇELİĞİ |
| 1,2210 | 60 HRC – 2 |
| 1,2250 | 60 HRC – 2 |
| 1,2344 | SICAK İŞ ÇELİĞİ |
| Z.B*40 | CR Mo V 51 |
| Gövde Min. 1400 N/mm2 42 HRC +3 |
| Nitrasyon Min 950 HV 0,3 mm2 67 HRC |
| A |
B |

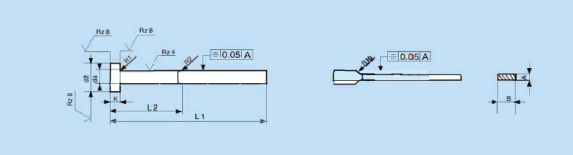

d2 | d4 | K | L1+2 |
| 0,9 – 1,0 – 1,2 – 1,5 |
3,5 |
Ǿ 8 |
Ǿ 4 |
3 |
80 – 100 – 125 – 160 |
| 0,9 – 1,0 – 1,2 – 1,5 |
4,5 |
Ǿ 10 |
Ǿ 5 |
3 |
80 – 100 – 125 – 160 |
| 0,9 – 1,0 – 1,2 – 1,5 |
5,5 |
Ǿ 12 |
Ǿ 6 |
5 |
80 – 100 – 125 – 160 |
| 1,0 – 1,2 – 1,5 |
7,5 |
Ǿ 14 |
Ǿ 8 |
5 |
80 – 100 – 125 – 160 – 200 |
| 1,2 – 1,5 – 2,0 |
9,5 |
Ǿ 16 |
Ǿ 10 |
5 |
80 – 100 – 125 – 160 – 200 |
| 1,5 – 2,0 |
11,5 |
Ǿ 20 |
Ǿ 12 |
7 |
80 – 100 – 125 – 160 – 200 – 250 – 315 – 400 |
| 2,0 – 2,5 |
13,5 |
Ǿ 22 |
Ǿ 14 |
7 |
80 – 100 – 125 – 160 – 200 – 250 – 315 – 400 |
| 2,0 – 2,5 |
15,5 |
Ǿ 22 |
Ǿ 16 |
7 |
80 – 100 – 125 – 160 – 200 – 250 – 315 – 400 |
|
2,0 – 2,5 |
16,5 |
Ǿ 24 |
Ǿ 18 |
7 |
80 – 100 – 125 – 160 – 200 – 250 – 315 – 400 |
|
2,0 – 2,5 |
18,5 | Ǿ 26 | Ǿ 20 | 8 |
80 – 100 – 125 – 160 – 200 – 250 – 315 – 400 |
| L2 ölçüsü istek üzerine yapılmaktadır. | |||||
Not: Standart stok bulunmamaktadır. Liste dışındaki istenilen çap ve boyutlarda da özel üretim yapılmaktadır.

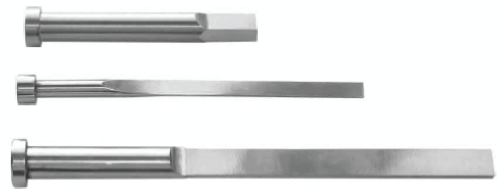

SB. Lama itici pim, enjeksiyon kalıplama ve mekanik hareket gerektiren çeşitli uygulamalarda kullanılan bir makine parçasıdır. Çeşitli malzemelere şekil vermek ve ürünleri kalıptan çıkartmak için kullanılır.
SB. Lama itici pimlerin üretildiği malzemeler oldukça önemlidir. Genellikle dayanıklılık ve uzun ömür için çelik gibi sertleştirilmiş metaller kullanılır. Kullanım amacına göre malzeme seçimi yapılır ve bu seçim ürünün performansını etkiler.
SB. Lama itici pimlerin bakımını düzenli olarak temizleyerek ve yağlayarak yapabilirsiniz. Ayrıca, aşınma belirtilerini kontrol edip, gerekirse yenisiyle değiştirerek kalıpların ve pimlerin verimli çalışmasını sağlayabilirsiniz.
